| 是否进口：否 | 加工定制：是 | 品牌：智瑞科技 |
| 型号：HVZR | 类型：膜盒压力表 |

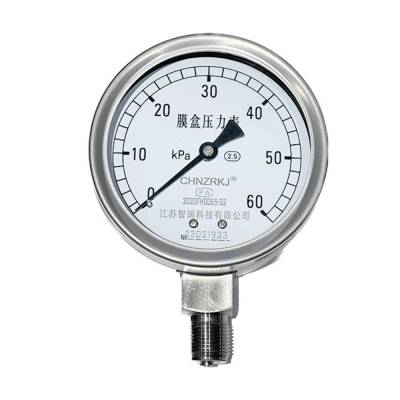

一、产品描述：
膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起作用、无爆炸危险气体的微压和负压，广泛用于锅炉通风、气体管道、燃烧装置等及其它类似设备上。
二、结构原理：
膜盒压力表由测量系统（包括接头、膜盒等）、传动机构、指示装置和外壳组成。
当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表度盘上指示出来。
三、技术参数：
1、标度范围、***度等级及重量：
型号 | 标度范围KPa | ||||
正压 | 负压 | 正负压 | ***度等级 | 重量kg | |
YE-63 YE-75 YE-100 | 0～1.6 | -1.6～0 | -0.8～+0.8 | 1.6 2.5 | 0.5 |
2、工作位置、环境：仪表垂直安装，工作环境温度-25～55℃，相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。
3、温度影响：使用温度偏离20±5℃虹，其温度附加误差不大于0.4%/10℃。
4、导（测）压系统及外壳等主要零件的材质：
零件名称 | 材料牌号 |
接头 | 黄铜HPb59-1 |
膜盒 | 锡青铜QSn6.5-0.1 |
齿轮传动机构 | 铜HPb59-1 |
表壳、罩壳 | 冷轧钢板 |
