| 是否进口：否 | 加工定制：是 | 品牌：智瑞科技 |
| 型号：HVZR | 类型：智能雷达物位计 |
一、产品概况

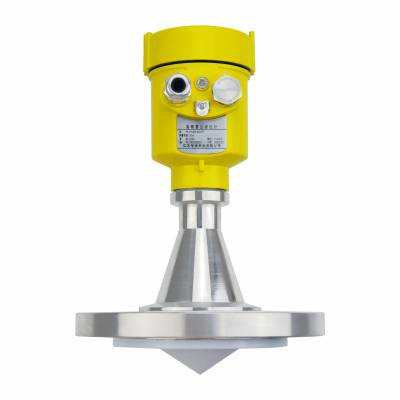

HVZR系列76-81GHz高频雷达物（液）位计产品，是指工作在 76-81GHz的调频连续波(FMCW)雷达产品，支持四线制和两线制应用。多个型号，产品量程可以达到120m, 盲区可以做到8 cm。由于它工作频率更高，波长更短，所以尤其适合固体应用，通过透镜发射接收电磁波的工作方式，在高粉尘，恶劣温度环境下（+200℃）具有独特的优势。仪表提供法兰或者螺纹的固定方式，使得安装便捷简易。
二、产品特点
1.基于自研的CMOS毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区。
2.5GHz工作带宽，使产品拥有更高的测量分辨率与测量精度。
3.最窄3°天线波束角，安装环境中的干扰对仪表的影响更小，安装更为便捷。
4.波长更短，在固体表面具有更好的反射特性，因而不需要特别的使用万向法兰来进行瞄准。
5.支持远程调试与远程升级，减少等待时间，提高工作效率。
6.支持手机蓝牙调试，方便现场人员维护工作
三、通信与调试
在现场可以通过LCD进行仪表调试，也可以用选配的上位机软件在PC端进行调试。HVZR系列76-81GHz高频雷达物（液）位计产品与PC之间通过以下方式进行通讯：
1.USB转RS485串口线（四线制）；
2.USB转TTL串口线（两线制）；
3.USB转Hart-modem（两线制）进行通信。
4.手机通过蓝牙调试，使现场调试更安全、方便。
5.4G网络，通过远程模块，进行远程调试。
四、技术规格
发射频率 | 76GHz~81GHz，调频扫描频率宽度5GHz |
测量范围 | 0.1~120m |
测量精度 | ±1mm |
波束角 | 3°、8° |
使用介电常数范围 | >=2 |
供电范围 | 18~28.0VDC，四线制（＜1W） |
通讯方式 | HART/MODBUS总线 |
信号输出 | 4~20mA（with HART总线）或RS-485 |
故障输出 | 3.8mA、4mA，20mA，22mA，保持 |
现场操作/编程 | 128×64 点阵显示屏/4按键 可配置 上位机设置软件 |
工业温度/湿度 | -4~85℃/≤95%RH |
外壳材质 | 铝合金、不锈钢 |
天线类型 | 透镜天线，可配透镜天线护罩/防腐型天线/天线散热膏/石英隔离法兰盘 |
过程压力 | -0.1~2MPa |
产品尺寸 | ?100*270mm |
电缆入口 | M20*1.5 |
推荐线缆 | AWG18或0.75mm? |
防护等级 | IP68 |
安装方式 | 螺纹或法兰 |
净重/毛重量 | 2.480Kg/2.995Kg |
包装箱尺寸 | 28*28*32cm |
