| 是否进口：否 | 加工定制：是 | 品牌：智瑞科技 |

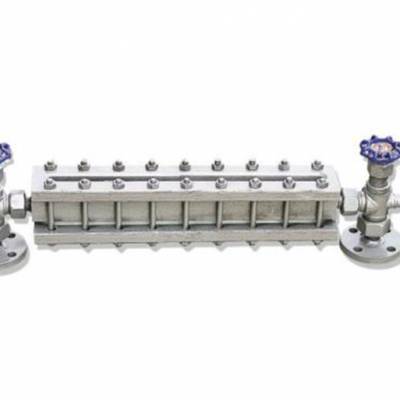

| 型号：HVZR | 类型：反射式玻璃板液位计 |
一、产品简介:
玻璃管液位计是就地式液位测量表，它主要用于直接指示各种罐、塔、槽、箱等容器内介质液位的高度，液位计是基于连通器原理设计的，由玻璃管构成的液体通路。通路经接管用法兰或锥管螺纹与被测容器连接构成连通器，透过玻璃管观察到的液面与容器内的液面相同即液位高度。
石英玻璃管耐高温液位计又称玻璃管液位计，是一种直读式液位测量仪表，具有结构简单，测量准确的优点。特别是储液罐的设备配套，此玻璃管液位计的玻璃管外加了一层不锈钢外保护套，***防止磕碰，增加液位计的使用寿命及生产安全。
二、结构原理
仪表上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。
仪表两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流，免除隐患。
三、技术参数
1.测量范围（安装中心距L）：300、500、600、800（量程可特殊定制）
2.工作压力：≤1.6MPa
3.材质：碳钢、不锈钢
4.工作温度：≤200℃
5.连接法兰标准：HGJ46-91 PN1.6 DN20突面
6.其它法兰标准如JB/T、GB、ANSI等，请用户注明。
7.伴热蒸汽压力：≤0.6MPa
8.蒸汽夹套接头：G1/2"外螺纹
9.钢球自封压力：≥0.2Mpa
10.排污阀：球阀，针形阀
四、结构安装图
五、产品选型表
HVZR- | 玻璃管耐高温液位计 | ||
仪表类型 | 01 | 带阀，法兰安装、带刻度 | |
02 | 带阀，带护套 | ||
03 | 带阀，带护套、带刻度 | ||
05 | 带护套 | ||
仪表接液材质 | C | 碳钢 | |
F | 304不锈钢 | ||
L | 316不锈钢 | ||
P | PP（防腐） | ||
安装方式 | D | 常规DN25，其它DN15/DN20… | 标注法兰规格（可定制） |
G | 常规G3/4"，其它M20*1.5/1/2NPT… | 标注螺纹规格（可定制） | |
玻璃管材质 | P | 1.0MPa以下，120℃以下 | 普通硼硅玻璃管 |
S | 2.5MPa以下，350摄氏度以下 | 耐温耐压石英玻璃管 | |
测量范围 | 口口口mm（标注安装中心距） | ||
注：另外订货时请标注测量介质、操作温度及操作压力 |
